SNORKEL 725
Prendi spunto e...........
Progetto iniziato il 07/07/2025

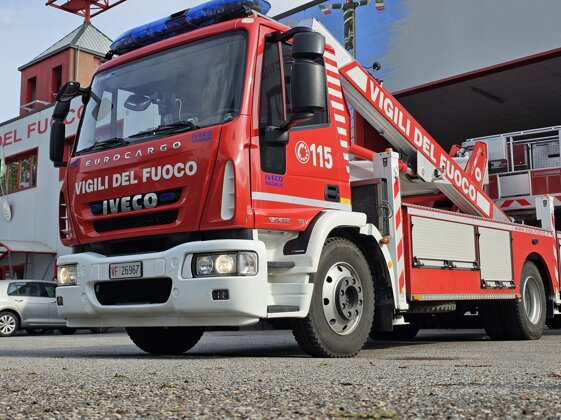

E' tutto iniziato dopo una partecipazione al distaccamento degli amici Vigili del Fuoco di Chiari (Bs) unici detentori a quanto ho capito di questo particolare mezzo in tutta la provincia....
e dopo 160 ore di lavoro....

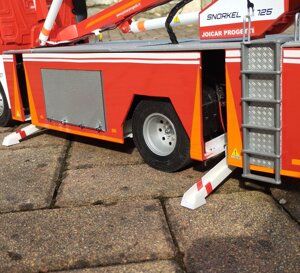

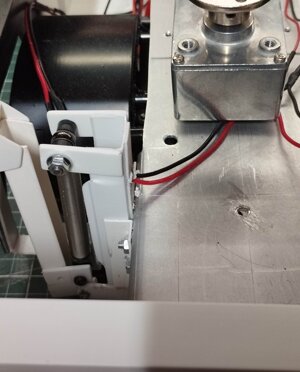

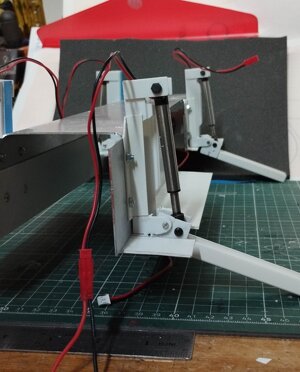

...Ci son volute diverse ore di lavoro perchè volevo che questo mezzo avesse un particolare e suggestivo sistema di stabilizzatore che si esplicita in un unico movimento invece dei due classici e cioè estensione e messa a terra , alla fine ci sono riuscito con immensa soddisfazione, il secondo passaggio difficoltoso era inserire uno sfilo in uno dei due bracci, anche qui la soluzione non si è fatta attendere.....
Progetto terminato il 25/08/2025
codice APR da 1 a 10 = 9.1
SNORKEL 725

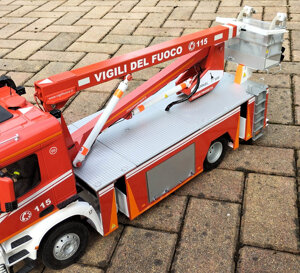

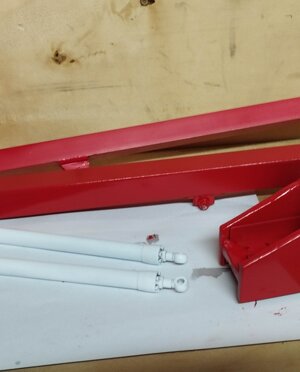

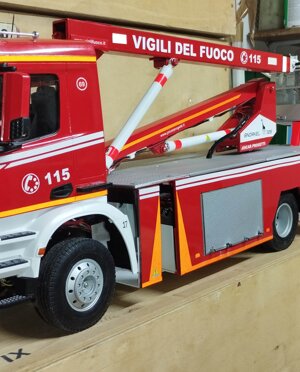

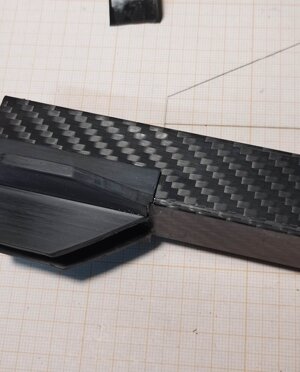

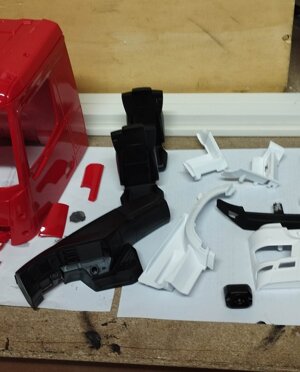

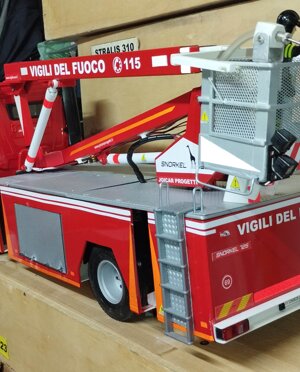

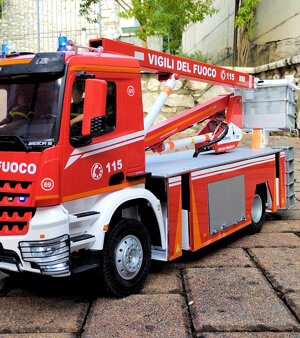

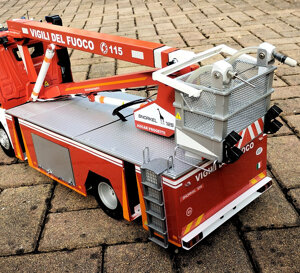

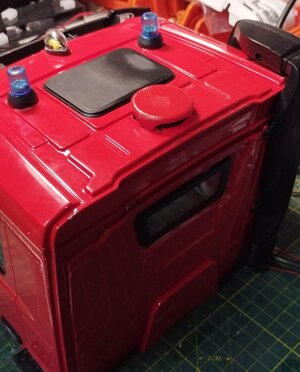

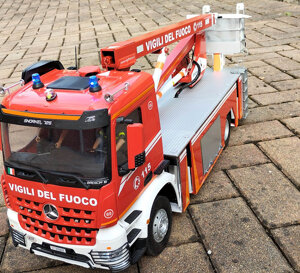

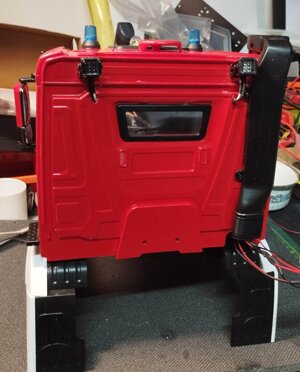

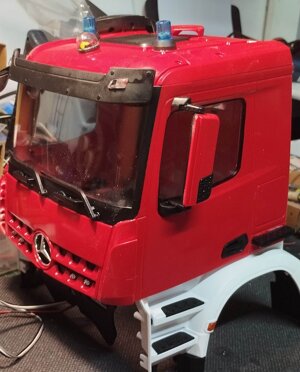

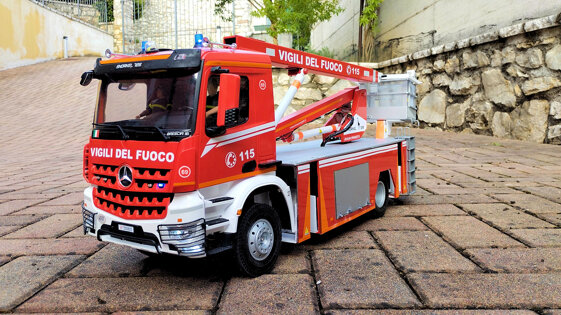

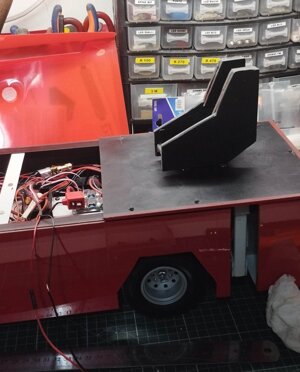

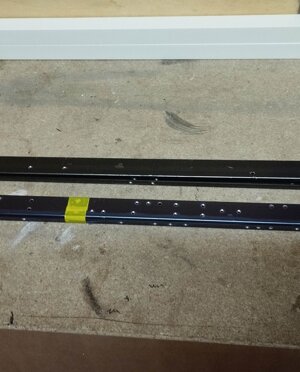

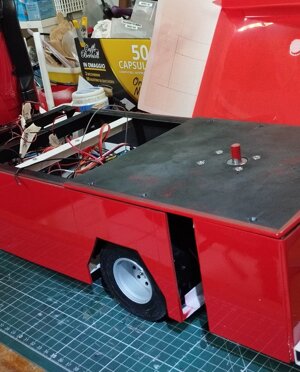

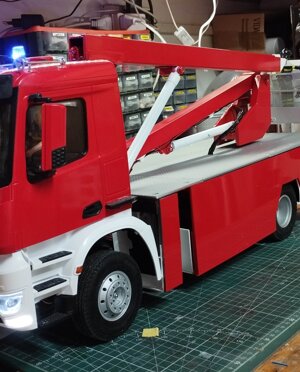

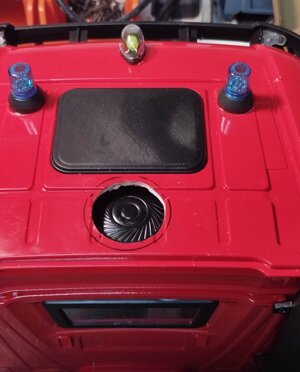

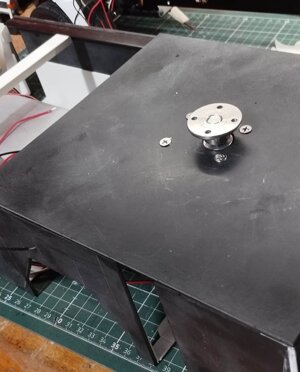

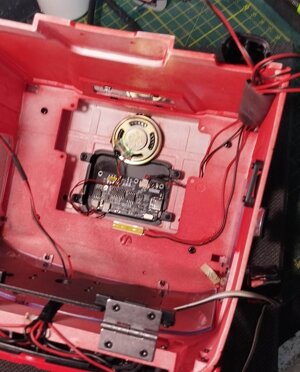

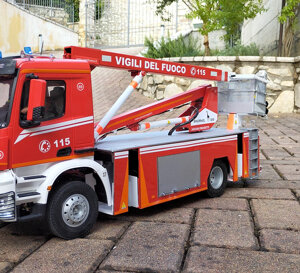

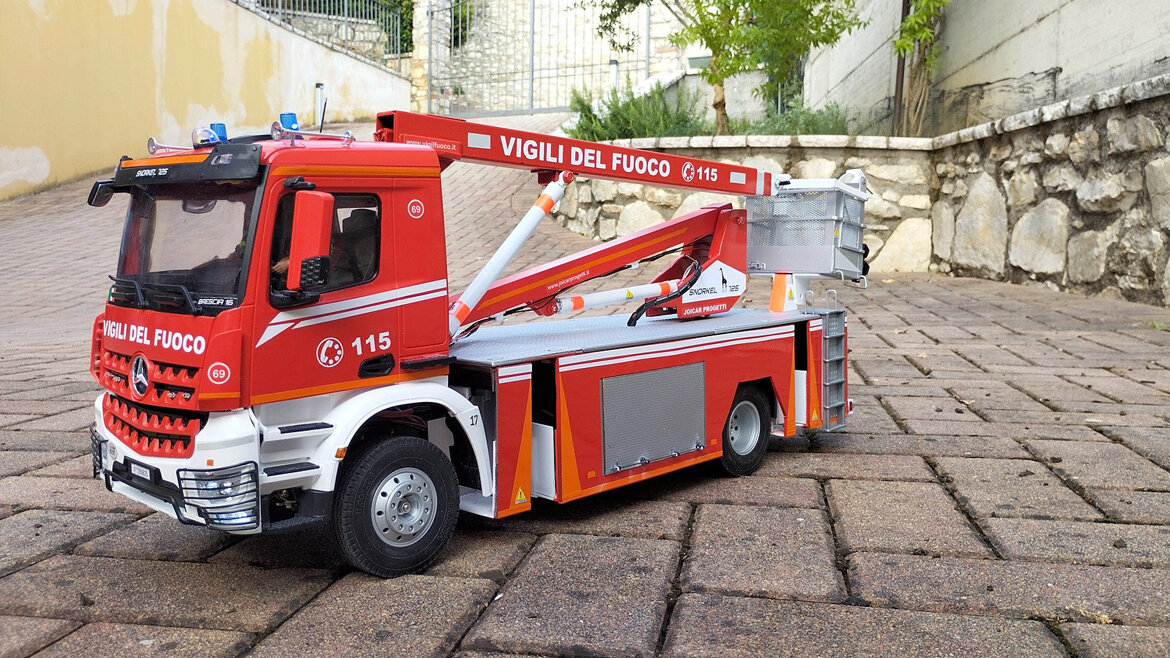

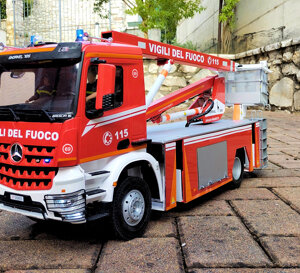

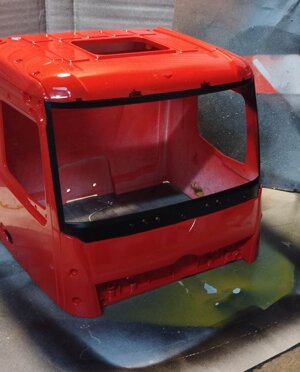

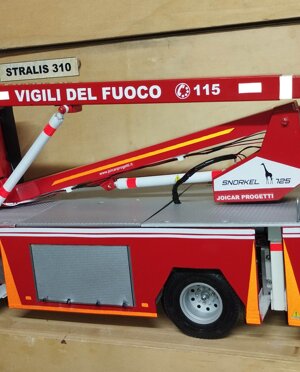

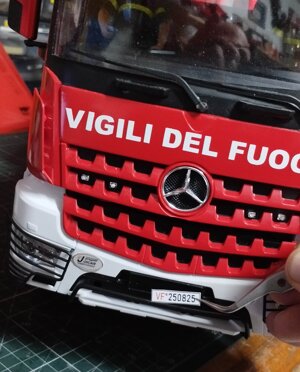

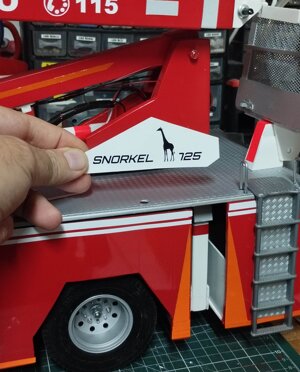

Era una promessa fatta agli amici del distaccamento Vigili del Fuoco di Chiari (Bs) che dopo aver visto il loro mezzo Snorkel, credo unico nella provincia di Brescia avrei provveduto a costruirne uno e così è stato dopo 160 ore di lavoro eccolo pronto ed operativo in scala 1/14 con un radiocomando a 14 canali telaio Tamiya allungato cabina Mercedes Arocs 3363 stabilizzatori automatici torretta con ralla rotante e braccio estensibile con due potenti pistoni elettrici più un terzo sfilo che si estende con motorino e vite senza fine , bracci leggeri e resistenti in carbonio, cestello autostabilizzante dotato di 4 faretti e due idranti predisposti, uno per lo spegnimento e l'altro nebulizzato per il raffreddamento , cassone piattaforma in ABS robusto da 3mm completamente diamantato, ovviamente non mancano luci di servizio fari frecce , luci blu da crociera e stroboscopiche infine la sirena bitonale.

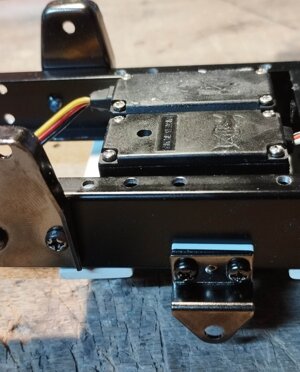

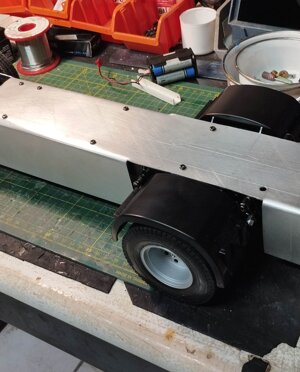

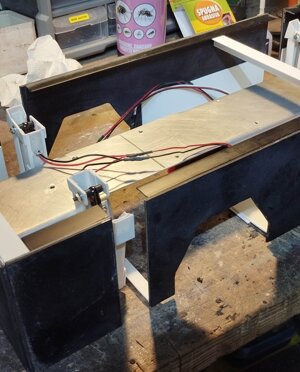

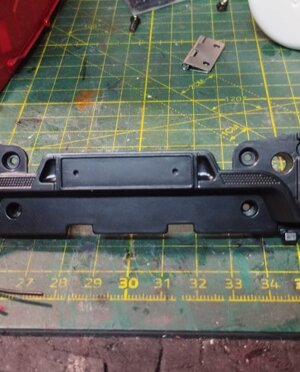

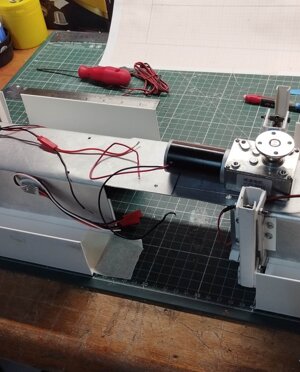

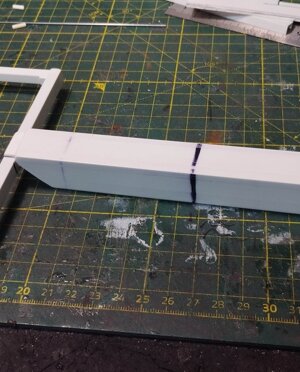

Fasi del progetto

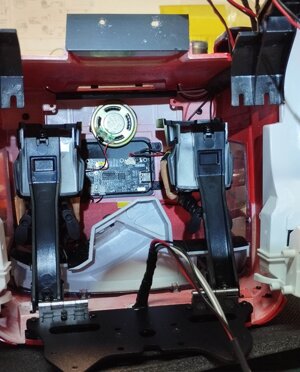

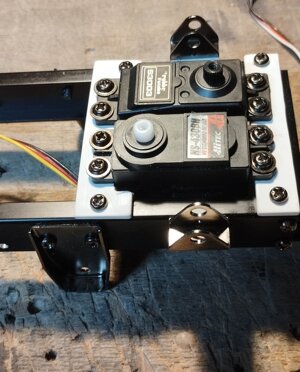

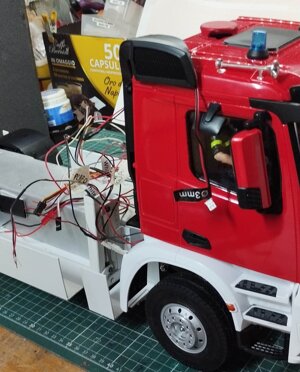

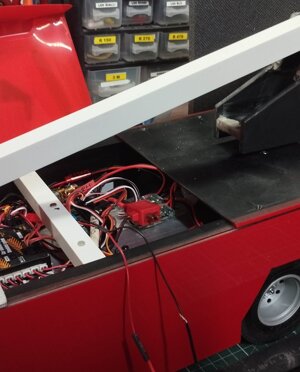

Meccanica - Elettronica - idraulica

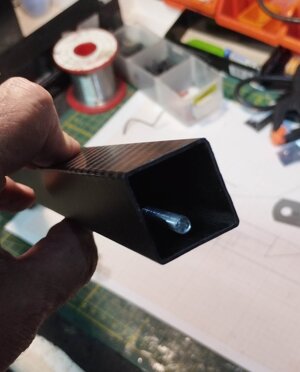

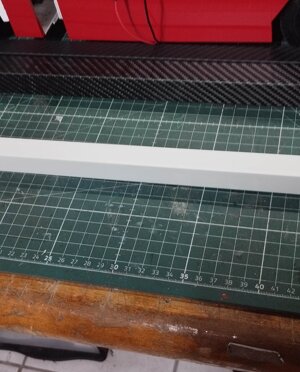

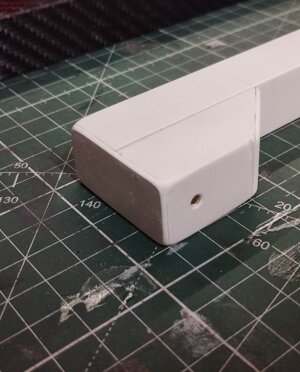

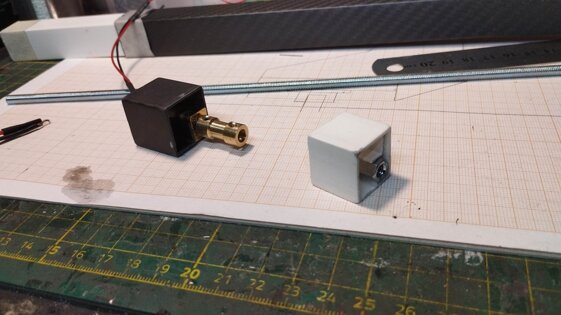

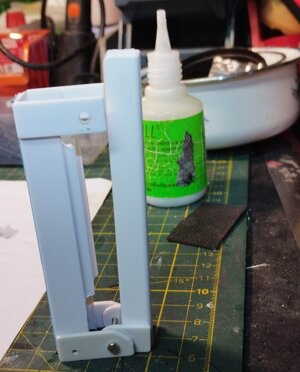

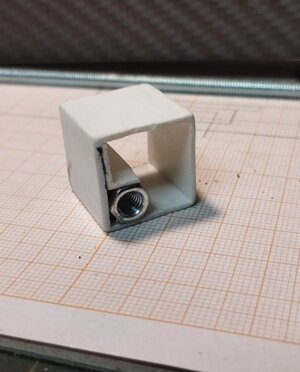

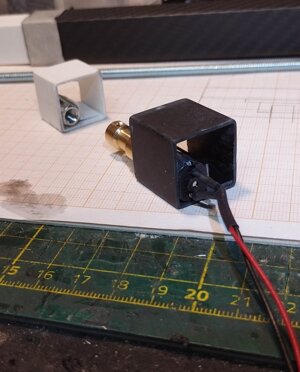

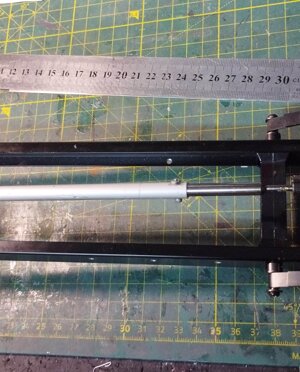

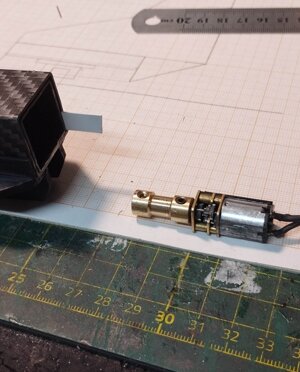

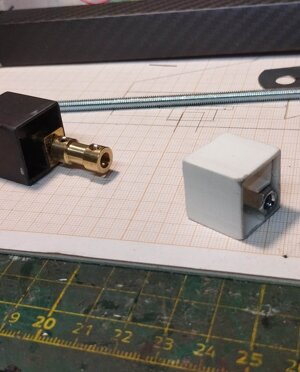

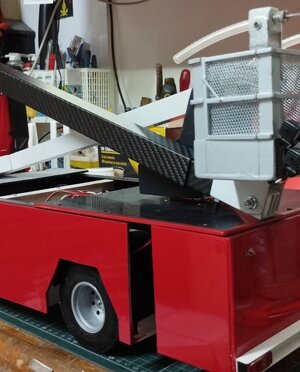

L'anima dello sfilo
...e' stata una delle difficoltà da affrontare poi brillantemente risolta con questo sistema a "boccole quadre " ognuna contenente il motore e l'altra il bulloncino portante lo sfilo ...

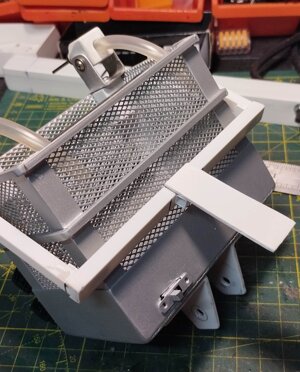

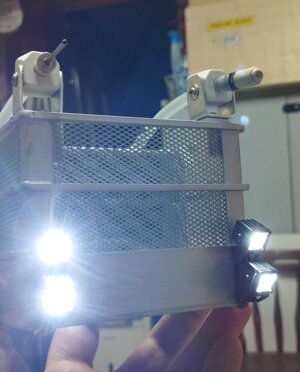

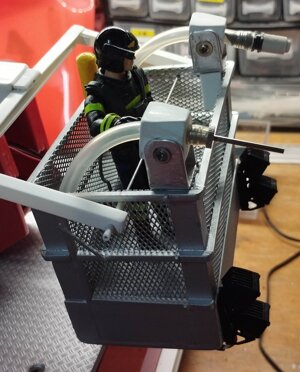

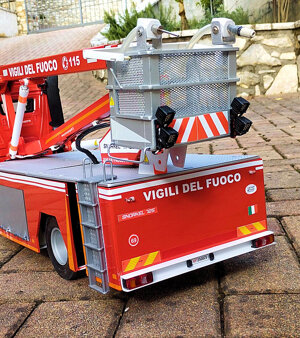

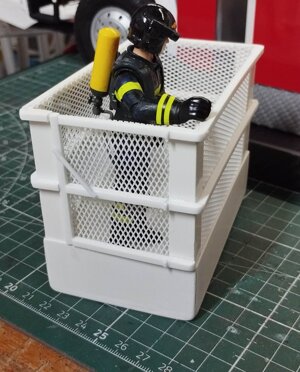

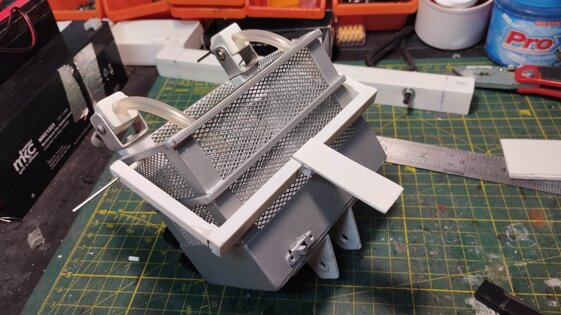

cestello autostabilizzante

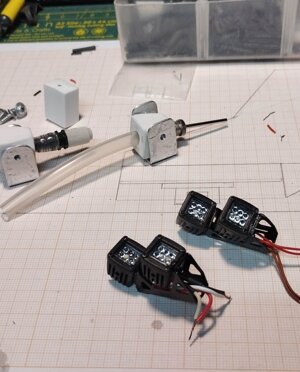

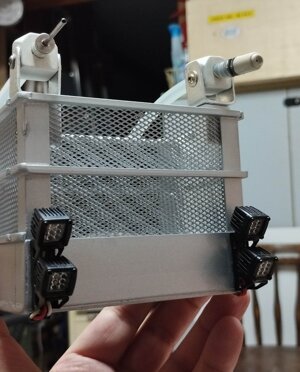

... E' stata una licenza modellistica che mi sono preso relativa all'attacco del cestello al braccio che per usufruire di un effetto autostabilizzante è stato fatto sulla parte superiore del cestello tramite una forca mentre in originale sarebbe dovuto essere sotto il cestello ma questo avrebbe eliminato l'effetto autostabilizzante . Una micro batteria posta sotto il pavimento del cestello alimenta i faretti di illuminazione frontali. Sono già stati predisposti due idranti che a seconda delle esigenze possono spegnere e successivamente raffreddare una zona soggetta ad un incendio......

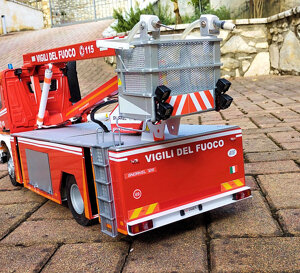

in attesa del battesimo del fuoco
Concludendo

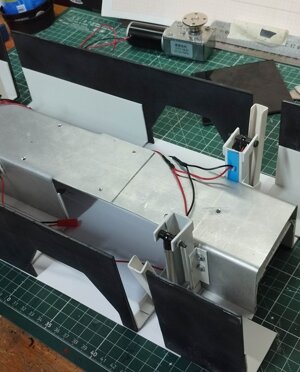

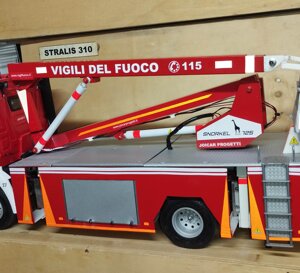

...devo dire che è stato un modello molto interessante costruito in poco più di un mese e mezzo con delle difficolta tecniche non indifferenti come quelle degli stabilizzatori il braccio la rotazione della torretta lo sfilo il cestello e un cassone completamente autocostruito , ora oltre alla mitica vecchietta della autoscala si aggiunge questo prezioso modello che si renderà presto protagonista insieme a tutti gli altri mezzi della caserma ...
